HDMI2.0 等長許容誤差

HDMI 映像、音声のデジタル信号の標準規格
弊社お客様は、映像分野の方が多いので、HDMIの基板への実装は慣れている。
コネクターとデバイスのピンアサインは1対1になっており、ペア性、等長は自然と確保出来るようになっているが、最近特殊なケースがあり、改めて、基板上の配線で、等長の許容誤差について、調べて見た。
TE Connectivity社(タイコエレクトロニクス)の2段のパネル&基板取り付けでDIPタイプ 1888811-1 です。

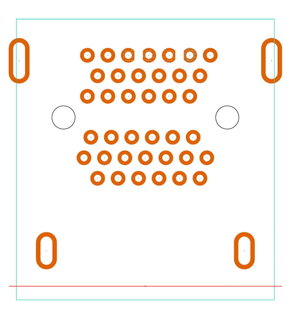

このHDMIのフットパターンです。 基板の板端側のチャンネルは内側のチャンネルの端子を避ける為に、左右に迂回させるのだが、ネジ穴、ボス穴等あり、スンナリ接続とは行かない。


そこで、等長誤差の許容値を考えてみた。
HDMI2.0 RGB(YCbCr)の3チャンネル+クロック=4ペア(Differential)
HDMI2.0の仕様で1チャンネル6GbpsX3チャンネル=18Gbps
1Pixel(1TMDS CHracter)は10Bit = 1クロックは 600Mbps
Web上での検索で、配線の参考の図は幾つか検索出来、等長はやってあるが、その誤差範囲の記載は見つからなかった。

1. 各ラインのデファレンシャル間のP/Nの2本の等長については、ペア性を維持して配線できるので
問題ありません。
2. RGBとクロックの4ペアの配線について、グループ等長の許容値の検討
基板FR4 DifferMicroラインの速度 = 5.67 ps/mm


クロックの立ち上がり、立下りタイムからの検討
Web検索で、HDMIのReceiver、Transmiterデバイスを検索して、TI社とアナログデバイス社、LATTICE社見つかり、3社の内、クロックの立ち上がり、立下り(Vhの20-80%のタイム)が最も早い数値を参考にした。
最小値がの数値が欲しいのだが、MAX値しか記載が無かったので、
MIN値=MAX値の1.5ns x 1/3 = 0.5nsとした。


クロックの1Bitのパルス幅から検討

これを目安に、10mm程度であれば、良いかと思います。

結果 10mm程度に収まり、納品後、お客様から、綺麗な画像が映ったとの連絡を頂いた。
